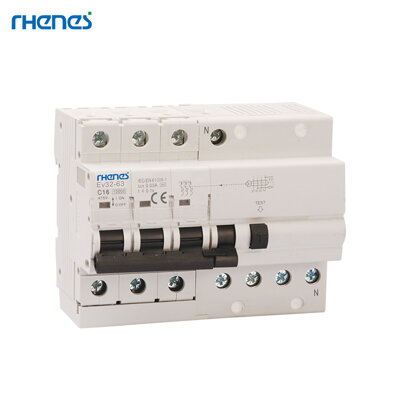

Proudový chránič s nadproudovou ochranou (RCBO)
Jističo-chránič EV32-63 je použitelný pro zbytkový provozní proud se jmenovitým napětím 230 V/400 V, frekvencí 50/60 Hz a jmenovitým proudem do 63 A. Používá se k ochraně před úrazem elektrickým proudem, stejně jako k ochraně před nadproudem a zkratem pro vedení v budovách nebo podobných místech. Může také poskytnout ochranu před nebezpečím požáru způsobeným poruchovým proudem, který vzniká v důsledku poškození elektrického zařízení. Jistič je použitelný v oblastech, jako je průmysl, obchod, výškové budovy, občanské stavby atd.
Detailní popis / Klíčové vlastnosti:
- Dvojí ochrana v jednom (RCBO): Model Ev32-63 kombinuje dvě klíčové ochranné funkce. Spolehlivě chrání před úrazem elektrickým proudem při zemních poruchových proudech (funkce RCD s citlivostí 30mA) a zároveň efektivně zabraňuje poškození zařízení a riziku požáru způsobenému přetížením nebo zkratem (funkce MCB s C charakteristikou). Toto spojení šetří místo v rozvaděči a zjednodušuje zapojení.
- Pro třífázové systémy (3P+N): Tento RCBO je navržen pro třífázové elektrické instalace s neutrálním vodičem (4-pólové), což zajišťuje robustní a komplexní ochranu pro výkonné spotřebiče a obvody v domácnostech, komerčních prostorách i lehkém průmyslu.
- Vysoká citlivost 30mA: S jmenovitým reziduálním proudem 30 mA poskytuje RCBO Ev32-63 vynikající ochranu osob před úrazem elektrickým proudem. Je to standardní požadavek pro ochranu zásuvkových okruhů, koupelen a dalších míst, kde hrozí zvýšené riziko.
- Typ A pro moderní elektroniku: Díky typu A spolehlivě reaguje nejen na střídavé, ale i na pulzující stejnosměrné zbytkové proudy. To jej činí nezbytným pro ochranu obvodů napájejících moderní elektroniku, jako jsou frekvenční měniče, nabíječky elektromobilů, počítače, LED osvětlení a zařízení s usměrňovači.
- C charakteristika (32-63A): Vypínací charakteristika "C" zajišťuje optimální odezvu při středních proudových špičkách, které jsou typické pro spouštění motorů, transformátorů nebo EV nabíjecích stanic. Je dostupný ve variantách jmenovitého proudu od 32A do 63A, což umožňuje flexibilní výběr dle konkrétních požadavků vaší instalace.
- Robustní konstrukce a snadná instalace: Navržen pro montáž na DIN lištu, což zaručuje rychlou a bezpečnou instalaci do jakéhokoli standardního rozvaděče. Kvalitní materiály a precizní zpracování zajišťují dlouhou životnost a bezporuchový provoz.
Technické specifikace
- Typ produktu: Proudový chránič s nadproudovou ochranou (RCBO)
- Model: Ev32-63
- Počet pólů: 3P+N (3 fáze + Nulový vodič)
- Jmenovitý proud (In): 32A – 63A (dle konkrétní varianty, prosím vyberte z menu)
- Jmenovitý reziduální proud (IΔn): 30 mA
- Typ proudového chrániče: A (citlivý na AC a pulzující DC složky)
- Vypínací charakteristika: C
- Jmenovitá zkratová odolnost (Icn): Např. 6 kA (doplnit dle výrobce, typicky 6kA nebo 10kA)
- Jmenovité napětí: 230/400 V AC
- Montáž: Na DIN lištu (EN 60715)
- Normy: EN 61009-1, IEC 61009-1
- Rozsah provozních teplot: -25°C až +40°C
- Stupeň krytí: IP20 (při montáži do rozvaděče)
Hlavní výhody pro vás:
Komplexní ochrana: Chrání osoby před úrazem elektrickým proudem a zároveň vaše zařízení před poškozením.
Úspora místa: Dvě funkce v jednom modulu zmenšují nároky na prostor v rozvaděči.
Vysoká spolehlivost: Splňuje nejvyšší bezpečnostní normy pro dlouhodobý a bezpečný provoz.
Univerzální použití: Typ A je ideální pro moderní aplikace včetně nabíjecích stanic pro elektromobily.
Jednoduchá instalace: Standardní montáž na DIN lištu pro rychlé a bezproblémové zapojení.
Ideální pro aplikace:
Nabíjecí stanice pro elektromobily (EV chargery): Nepostradatelný pro bezpečnou a normami požadovanou ochranu.
Rodinné domy a byty: Hlavní rozvaděče, koupelny, venkovní okruhy.
Kanceláře a komerční prostory: Pro ochranu IT techniky a citlivých zařízení.
Malý průmysl a dílny: Stroje s motory, frekvenčními měniči.
Fotovoltaické instalace a tepelná čerpadla: Ochrana obvodů s měniči.
Zvolte RCBO Ev32-63 pro klidné a bezpečné fungování vaší elektrické sítě. Kvalita, na kterou se můžete spolehnout.
Technický list ke stažení zde.
Na tento jističo chránič je poskytována standardní záruka 24 měsíců.
