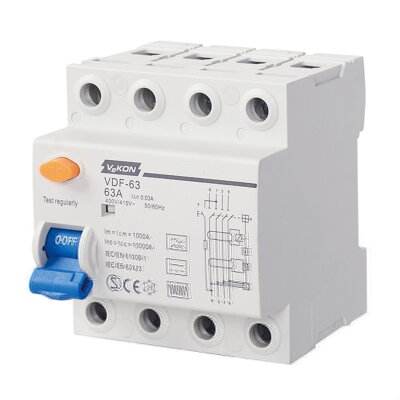

Proudový chránič Typ VDF-32/40/63A 4P RCCB

Proudový chránič Typ VDF-32/40/63A 4P RCCB

NOVINKA

Proudový chránič Typ VDF-32/40/63 RCCB je druh jističe s kompletní aktualizací detekce zbytkového proudu na základě proudu typu A RCBB. Dokáže nejen účinně chránit střídavý proud a pulzující stejnosměrný proud (typ A), možný složený zbytkový proud (typ F), ale také vyhlazovat stejnosměrný a vysokofrekvenční zbytkový proud (1K Hz). V obvodu sestávajícím z usměrňovače, invertoru, frekvenčního měniče atd. lze svodový proud způsobený v obvodu stejnosměrné smyčky účinně detekovat a chránit.

3 182,50 Kč s DPH

2 630,20 Kč

3 350 Kč s DPH Sleva 5%

Dostupnost a cena: Vyprodáno

Výrobce: Vekon

Hodnocení produktu: 5/5 (8x)

Vaše hodnocení:

Proudový chránič typu B se používá ve fotovoltaických zařízeních, v domácnostech, jako ochrana pro nabíječky elektrických automobilů a pro průmyslové rozvody elektrické energie pro zvláštní účely (stejnosměrný proud). Při navrhování a instalaci elektrických instalací mohou elektrické zátěže generovat DC zbytkový proud v případě poruchy musí být přiřazen samostatný elektrický obvod.

Proudový chránič typu B je určen pro použití v aplikacích s frekvenčními měniči, ve zdravotnických pomůckách, UPS, mobilních instalacích, ve výtazích a další. Proudové chrániče typu B nejsou určeny pro použití v DC systémech a sítích s provozními frekvencemi jinými než 50 nebo 60 Hz. Pro typ B jsou definovány podmínky pro frekvence do 1 kHz.

Technické specifikace

  • Jmenovitá napětí Un: 240V - 1P+N,514V - 3P+N
  • Jmenovitý proud In: 32A / 40A / 63A
  • Jmenovitý zbytkový vypínací proud: I △ n 0,03A,0,1A,0,3A
  • Póly: 1P+N, 3P+N
  • Typ reziduálního proudu Typ B: (AC+A+vyhlazující DC+F+ vysokofrekvenční signál 1K Hz)
  • Jmenovitý omezený zkratový proud Inc: 10000A
  • Jmenovitý omezený zkratový proud I △ c: 10000A
  • Jmenovitá spínací a vypínací kapacita Im: 1000A
  • Jmenovitá zbytková zapínací a vypínací kapacita I △ m: 1000A
  • Jmenovité izolační napětí Ui: 50V
  • Jmenovité impulzní výdržné napětí Uimp: 4000V
  • Elektrická životnost: 2000 krát
  • Mechanická životnost: 10000 krát
  • Provozní okolní teplota °C: -25~+40
  • Skladovaná okolní teplota °C: -25~+70
  • Utahovací moment: 3N.m
  • Kapacita připojení: 16mm2
  • Stupeň znečištění: 2
  • Stupeň ochrany: IP20
  • Typ montáže: II

Aplikace

Průmysl, lékařství, nabíječka elektromobilů, výtah atd.

Vyhovuje standardu

IEC/EN61008-1, IEC/EN62423 ; certifikováno CCC, SEMKO, CE

Typ detekce zbytkového proudu

AC+A+ vyhlazování DC +F+ vysokofrekvenční signál (1K Hz)

Zabezpečení a certifikáty

Jistič je určen pro montáž na montážní lištu šířky 35 mm dle EN 60715. Jistič má certifikaci IP20 pro ochranu proti vlhkosti a prachu a po instalaci do rozvodné skříně IP40.

Na jistič je poskytována standardní záruka 24 měsíců.
